Odjehlovací disk FAPI-250



Odjehlovací disky řady FAPI-250 jsou ideálním nástrojem pro odjehlování na automatických odjehlovacíchFAPI-250

strojích (např. Loewer DiscMaster 4TD) a jsou vhodné zejména pro zpracování větších sérií.

Rádi vám poradíme, která varianta nastavení je pro vaši aplikaci nejvhodnější.

NOVINKA!!! Odjehlovací disky TRIPLE-FLEX

Maximální flexibilita se třemi řadami brusiva pro efektivnéjší odjehlení a zaoblení hran. Pro váce informací

klikněte zde!



Vlastnosti produktu

  • Rychlé upnutí disku
    Inteligentní upínací systém umožňuje uživateli snadno namontovat odjehlovací disk FAPI-250 na odjehlovací stroj.
  • Široká škála materiálů
    Díky výběru různých hustot, délek, typů brusného plátna a brusného rouna máte možnost výběru disku, pro co nejlepší výkon a opracování obrobku. Optimální složení odjehlovacího disku FAPI-250 lze určit na základě parametrů procesu broušení za sucha nebo za mokra, zpracovávaného materiálu, tloušťky materiálu a požadované kvality nebo požadované drsnosti povrchu.
  • Made in Germany
    Všechny nástroje Picard  jsou bez výjimky vyrobeny v Německu. Vysoce kvalitní brusné nástroje jsou výsledkem vývoje a vlastní výroby s cílem klientova profitu.
  • Poloha jednotlivých lamel
    Odjehlovací disk FAPI-250 je kombinací lamel z brusného plátna, které jsou podepřeny lamelami z brusného rouna. Speciální úpravou lamel je možné vyrobit odjehlovací disk FAPI-250 individuálně, podle požadavku klienta.
  • Picard tip
    Čím hrubší zvolené zrno odjehlovacího kotouče FAPI-250, tím silnější bude zaoblení hran na obrobku.



Typy brusného rouna

PICARD BROWN PICARD BROWN - rouno pro univerzální použití PICARD GREEN PICARD GREEN - měkké rouno pro odjehlování dílců s otvory
PICARD DARK GREY PICARD DARK GREY - jemné rouno pro špičkový povrch PICARD BLUE PICARD BLUE - rouno se samoostřícím zrnem vhodné na nerez
PICARD VIOLET PICARD VIOLET - rouno s vyšší hustotou zrna PICARD YELLOW PICARD YELLOW - rouno pro všestranné použití za sucha i mokra
PICARD SAND PICARD SAND - rouno vhodné pro nástrojovou ocel PICARD MAROON PICARD MAROON - rouno pro vysoký úběr materiálu
PICARD RED PICARD RED - vysoce agesivní rouno  PICARD GREY PICARD GREY - rouno vhodné pro hliník a plast
PICARD GRV PICARD GRV - speciální rouno pro odjehlování za mokra PICARD DARK BLUE PICARD DARK BLUE - speciální rouno pro neželezné kovy



Proč různé uspořádání lamel?

Jednořadé uspořádání je standardní verzí. Tuhost disku lze ovlivnit vhodným výběrem brusného rouna v kombinaci s brusným plátnem.

U verze Y je výplň disku rovnoměrně zhutněna. Zde jsou použité materiály rovnoměrně rozloženy po vnějším obvodu a směrem ke středu odjehlovacího disku. Toto uspořádání umožňuje dosáhnout vyšší rychlosti úběru.

Dvouřadá verze je variantou s nejvyšší flexibilitou. Tato verze disku se lépe přizpůsobuje hranám a také lépe odjehluje menší výřezy. Tvrdost disku lze také upravit pomocí nabízených variant brusného rouna.

SINGLE ROW Jednořadá varianta disku  Y - verze Verze Y                    DOUBLE ROW Dvouřadá verze disku

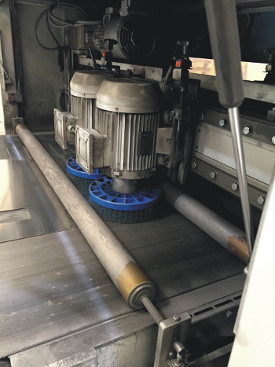

Vhodné pro typy strojů na odstraňování otřepů, jako jsou Loewer Discmaster, Midwest Automation         FAPI-250

a série Q-Fin Fierde pro otáčení ve směru a proti směru hodinových ručiček.




Rozměry


Průměr: 150 mm
Výška brusiva:
 50 mm
Otvor: 30 mm + otvory pro šrouby
Celková výška: 65 mm

Šířka osazeného brusiva:

50 mm (jednořadá)

50 mm (verze Y)

2x 30 mm (dvouřadá)
